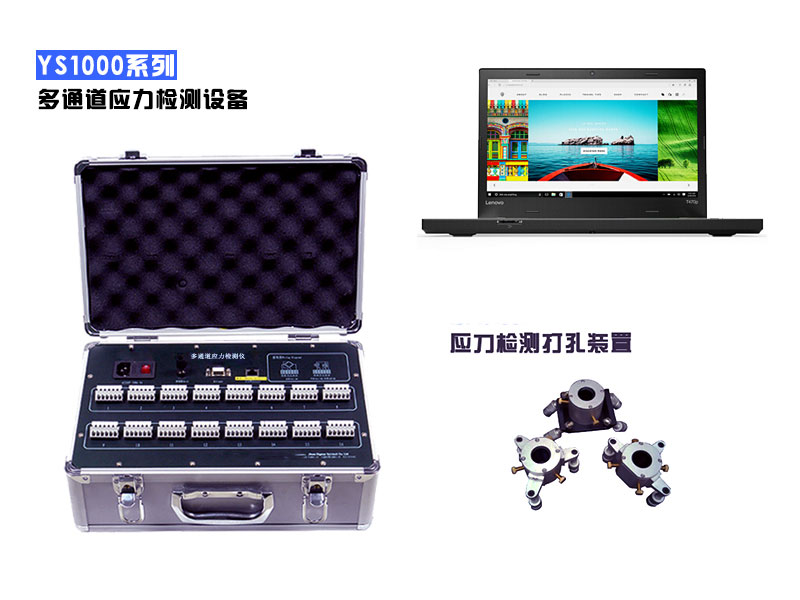

YS1000型应力检测装置

1、YS1000型应力检测装置

该设备是盲孔法应力测试仪即能测残余应力值的大小，也能测残余应力的方向。同时，还能测应力的应变。原理就是在被测点，首先贴上应变花，然后，将应变花上的引线接到测试仪上。在应变花的中心打一小盲孔（ф1～2），残余应力即被失放，从而引起应变片的变化，测试仪将这些变化量记录下来并经计算得出残余应力值和应力方向。


2、技术参数：
（1）应变测量范围：0~±38797με；
（2）分辨率：0.01με/字；
（3）适用应变片阻值：120Ω；
（4）基本误差限：<= ±(测量值0.15%±2)；
（5）零点漂移：<= ±2με（1小时内）；
（6）电阻平衡范围：>=0.5%(应变片灵敏度系数为2.08，使用120Ω应变片)；
（7）可以根据被测工件的材料随意设置相应的参数；
（8）测量点数：16点测量；
（9）配有笔记本及上位机软件；
（10）电源：交流 50HZ 220V±10% 。


3、使用方法

(1)将试件或弹性体表面贴片部位用细纱纸打磨去除氧化层，打磨方向应与应变片丝栅方向成45°左右；然后用脱脂棉蘸丙酮或无水乙醇将贴片部位擦洗干净，并将应变片粘贴面擦洗干净。

(2)粘贴剂选用：短期一次性试验可用快干胶（501或502胶水）粘贴；若是长期测试或传感器贴片必须采用各种加温固化胶。

(3)贴片时应在应变片上面盖一张聚乙烯薄膜，用手指均匀地滚压，将多余的粘贴剂和气泡挤出。要求达到胶层均匀无气泡，位置准确。

(4)贴片时一般相对湿度不应超过65%。

(5)以同样方法选择与被测材料同样化学成分和同一热处理状态的无内应力的材料贴好补偿片。

(6)将应变片0o、45o、90o各方向的两根出线分别用电缆与检测仪测量接口（A1，A2）、（B1，B2）、（C1，C2）连接好，应变片出线一端用烙铁（≤35W）焊接。用同样方法将补偿片各方向的两根出线与测量接口（A2，A3）、（B2，B3）、（C2，C3）连接好。

(7)若使用外部环境有较大干扰源，用户可自行将连接电缆屏蔽层接地。

(8)按下电源开关④，仪器预热30min。

(9)通过键盘切换查看ε1，ε2，ε3的显示数值，等待其稳定后按下“清零”键则显示自动清零并进入检测状态(可重复按下此键进行清零)。

(10)在测量片中心的相应位置上打孔后等待3min后，等待数值稳定后可通过按键进行各个测量值及计算值的显示和打印。

(11)再对其它点测量时，应切断电源，接好线后在重复上述步骤。


4、笔记本配置（可根据客户需求定制）
采用ThinkPad T系列高端商务笔记本，保证流畅运行测试软件；

CPU：英特尔酷睿i5-7300HQ处理器
内存：8G DDR4 内存
硬盘：128G SSD+500G 机械硬盘
系统：Windows 10操作系统
显示器：14英寸FHD（1920×1080）
联想全国联保：1年免费有限上门维修；1年意外保护；1年数据拯救（以下方详情为准）
